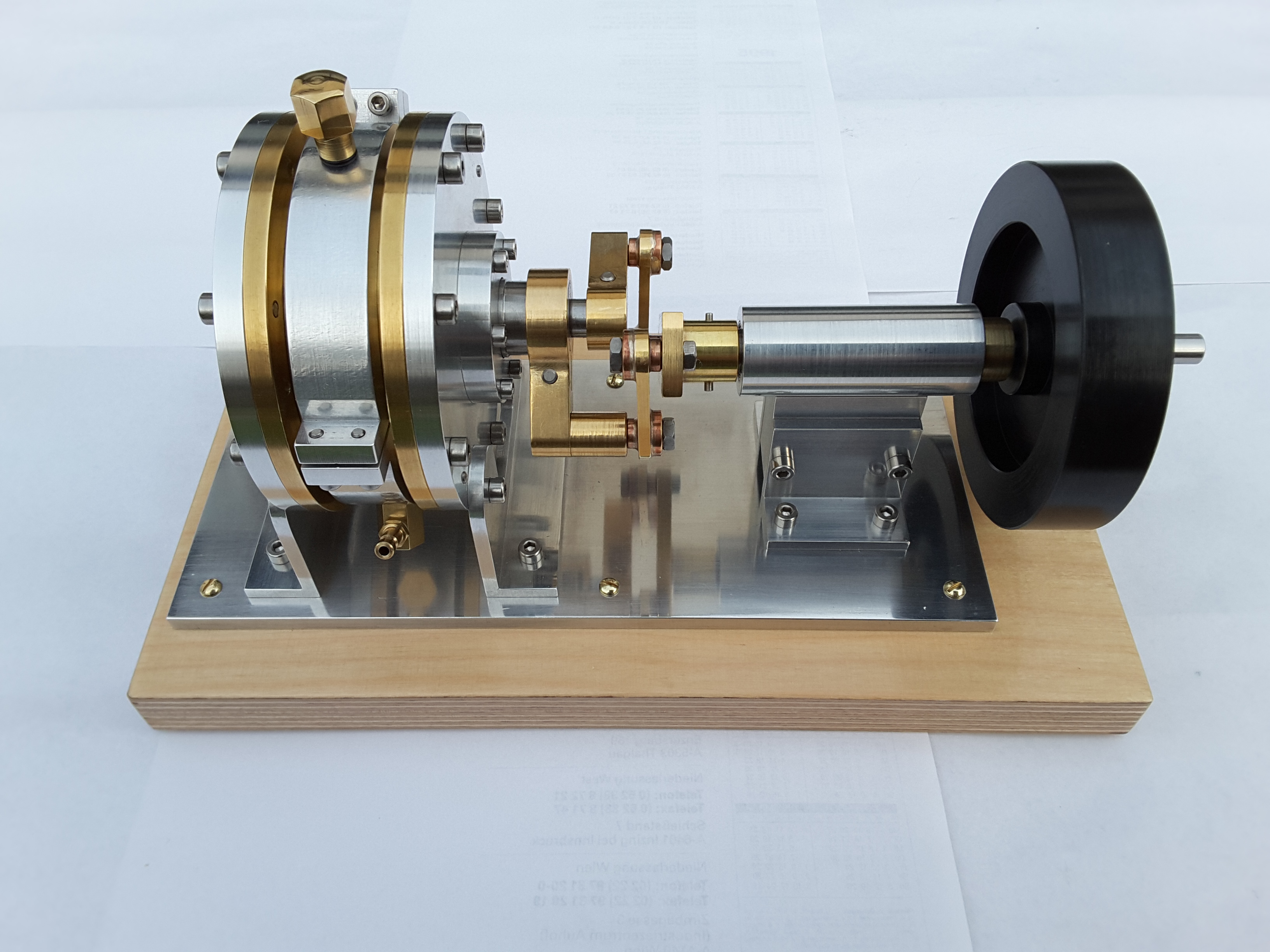

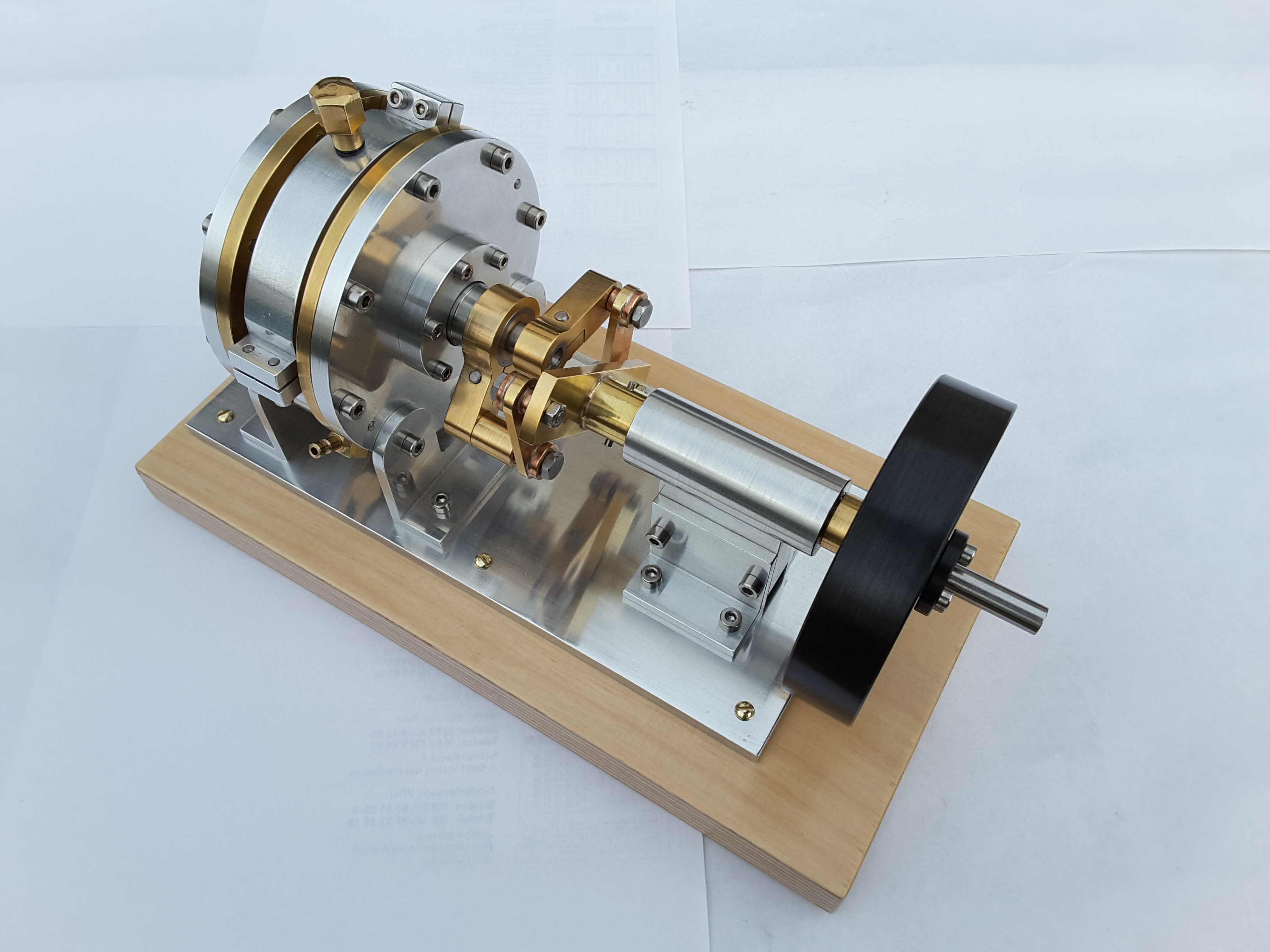

Vibrating Piston Engine

Maschinentyp: Rotationskolbenmotor.
Die beiden Kolben (90 Grad Zylindersegmente) ändern während einer
Umdrehung der Abtriebswelle ihren Winkel zueinander und erzeugen
dadurch das veränderliche Hubvolumen. Druckluft wird in dem Bereich
des Zylinders zugeführt, in dem sich das Hubvolumen vergrößert; in dem
Bereich, in dem sich das Hubvolumen verkleinert, erfolgt Auslass der
Druckluft.
Daten: Hubvolumen: ca. 2 x 17 ccm
Konstruktion: Gerd Niephaus
Frei nach Unterlagen im „Museum of Retro Technology“
Gebaut: Gerd Niephaus
Anfang 2018

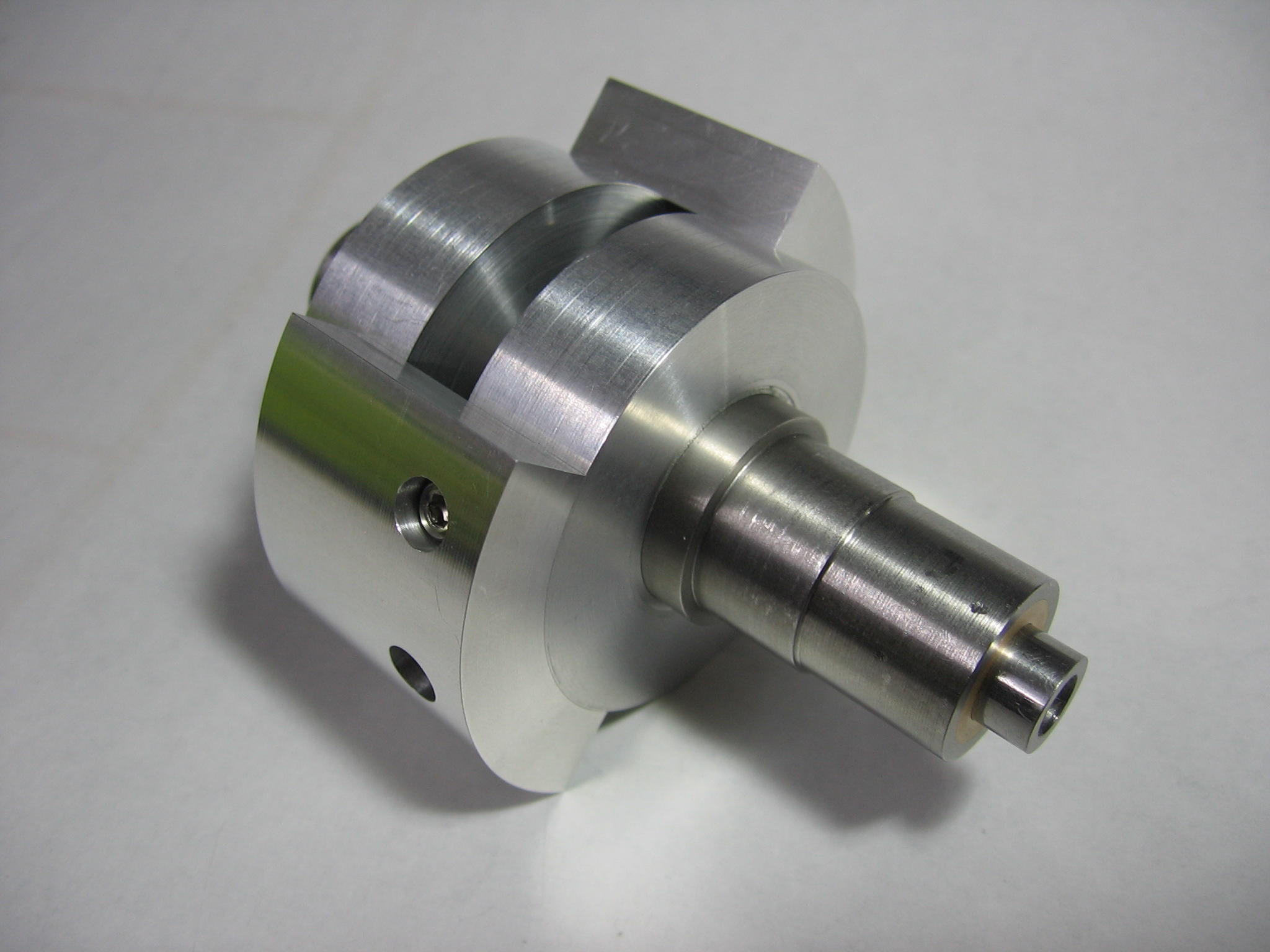

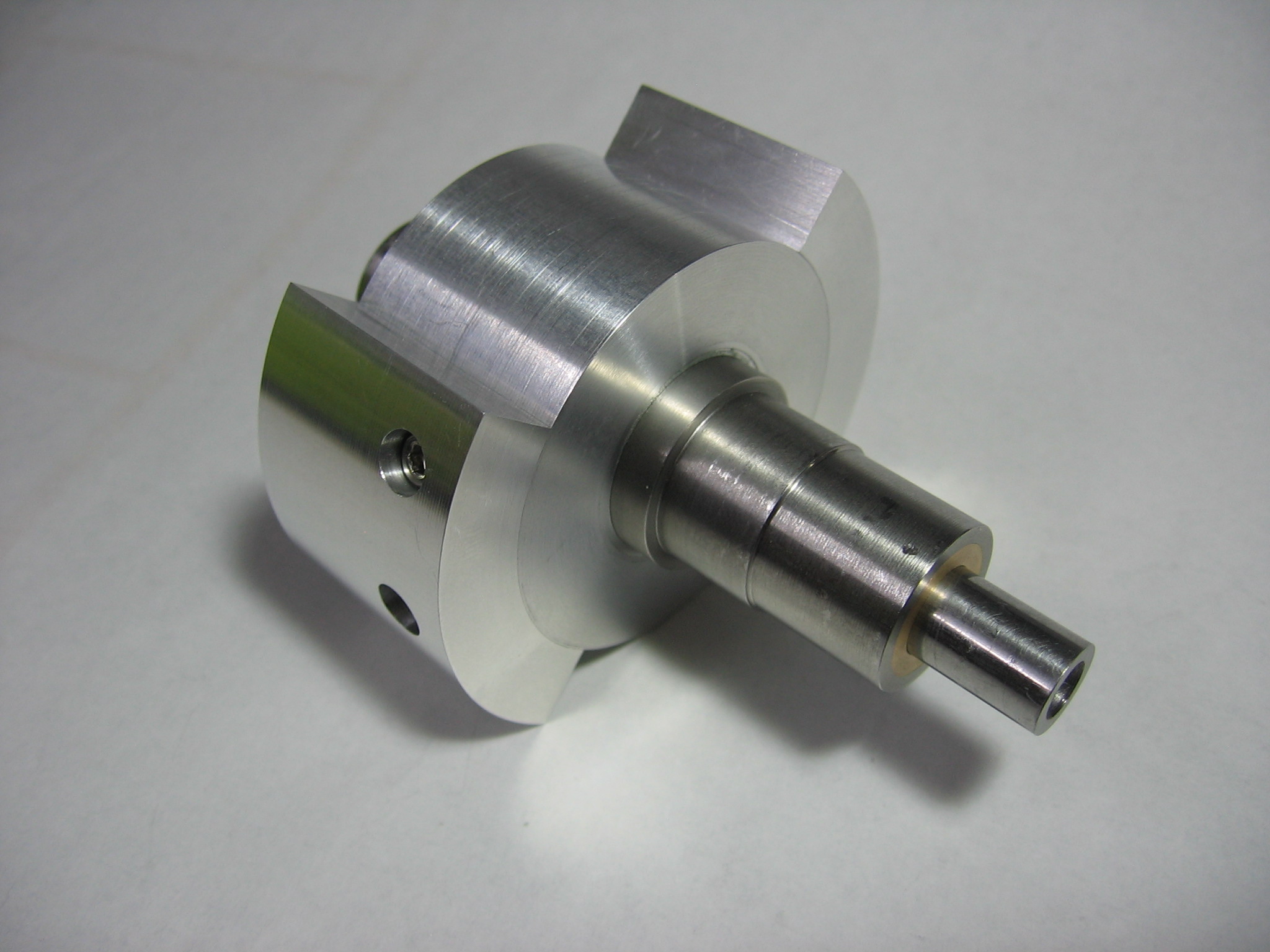

Die folgenden zwei Bilder zeigen, wie die beiden Kolbensegmente auf zwei gegeneinander verdrehbaren Scheiben befestigt sind.

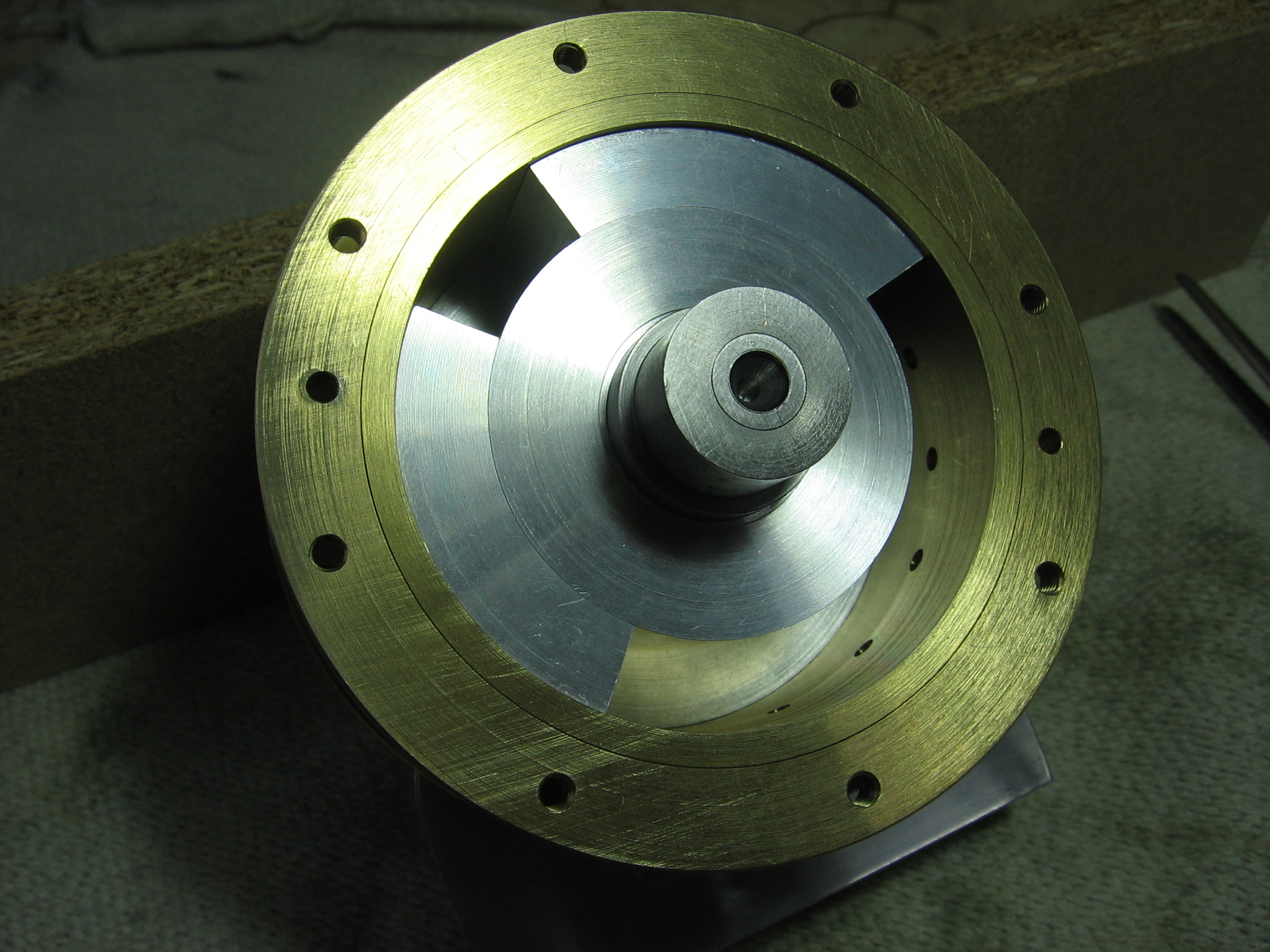

Die Kolbenanordnung im Zylinder. Man sieht die Löcher in der Zylinderfläche für den Einlass und Auslass der Druckluft.


Zum besseren Verständnis der Funktionsweise der Maschine ist es sinnvoll, sich die Webseite im "Museum of Retro Technology" anzusehen: Vibrating Piston Engine im Museum of Retro Technology

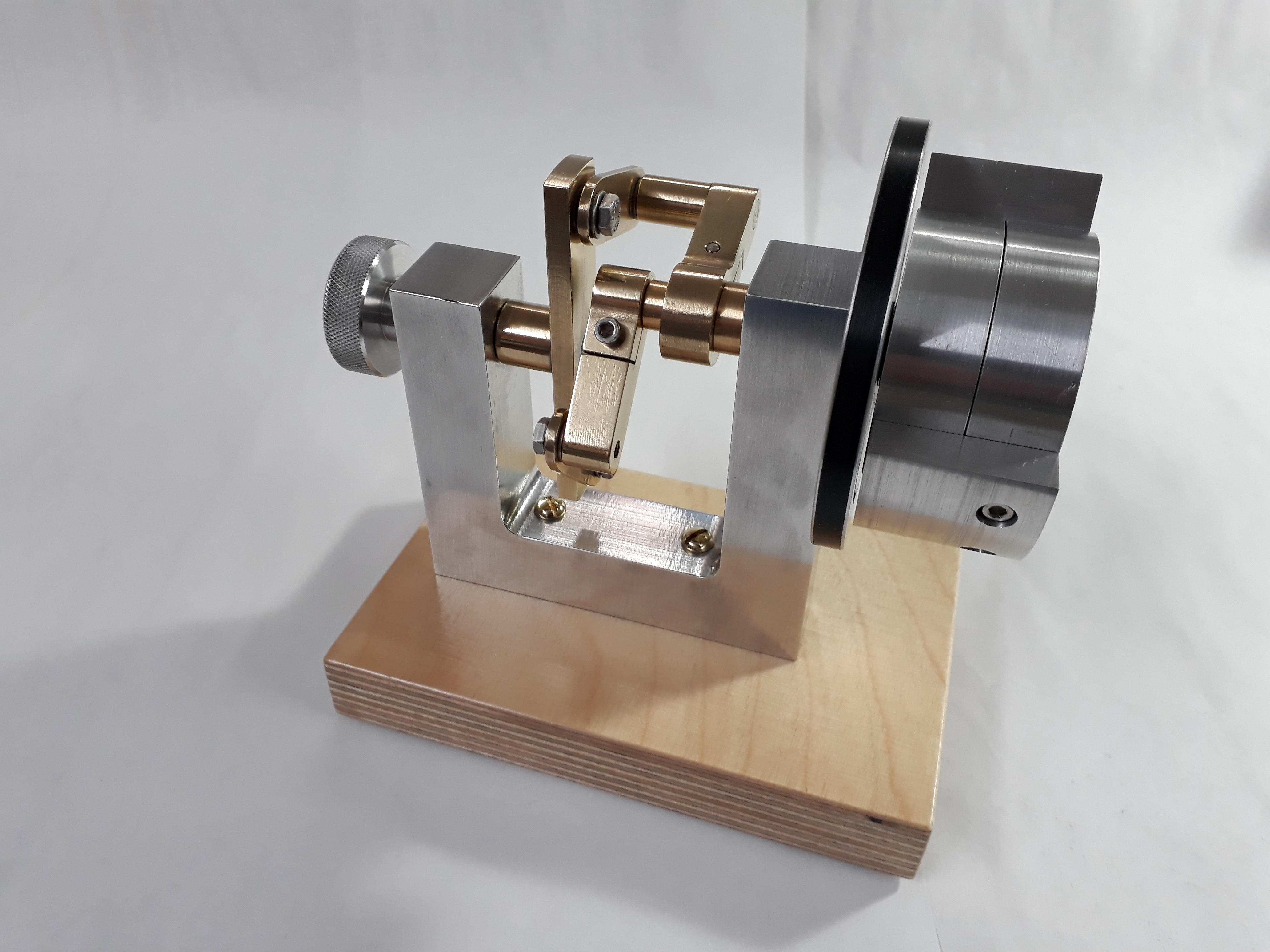

Die Arbeitsweise der Maschine kann man auch an diesem Funktionsmodell studieren:


In dem folgenden Film wird die Maschine mit einem Kompressor aus einem Inhalationsgerät betrieben: Vibrating Piston Engine auf Youtube
