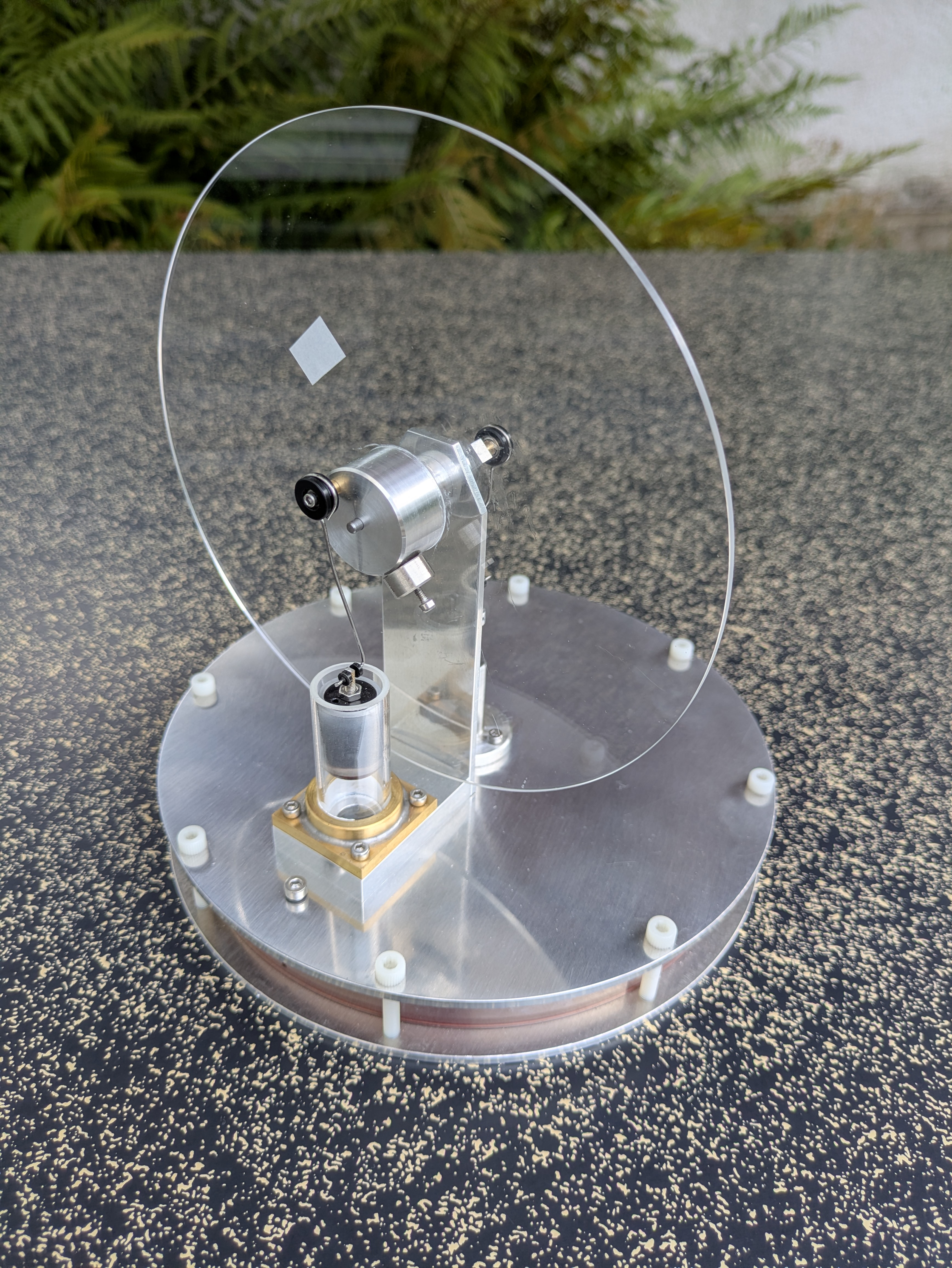

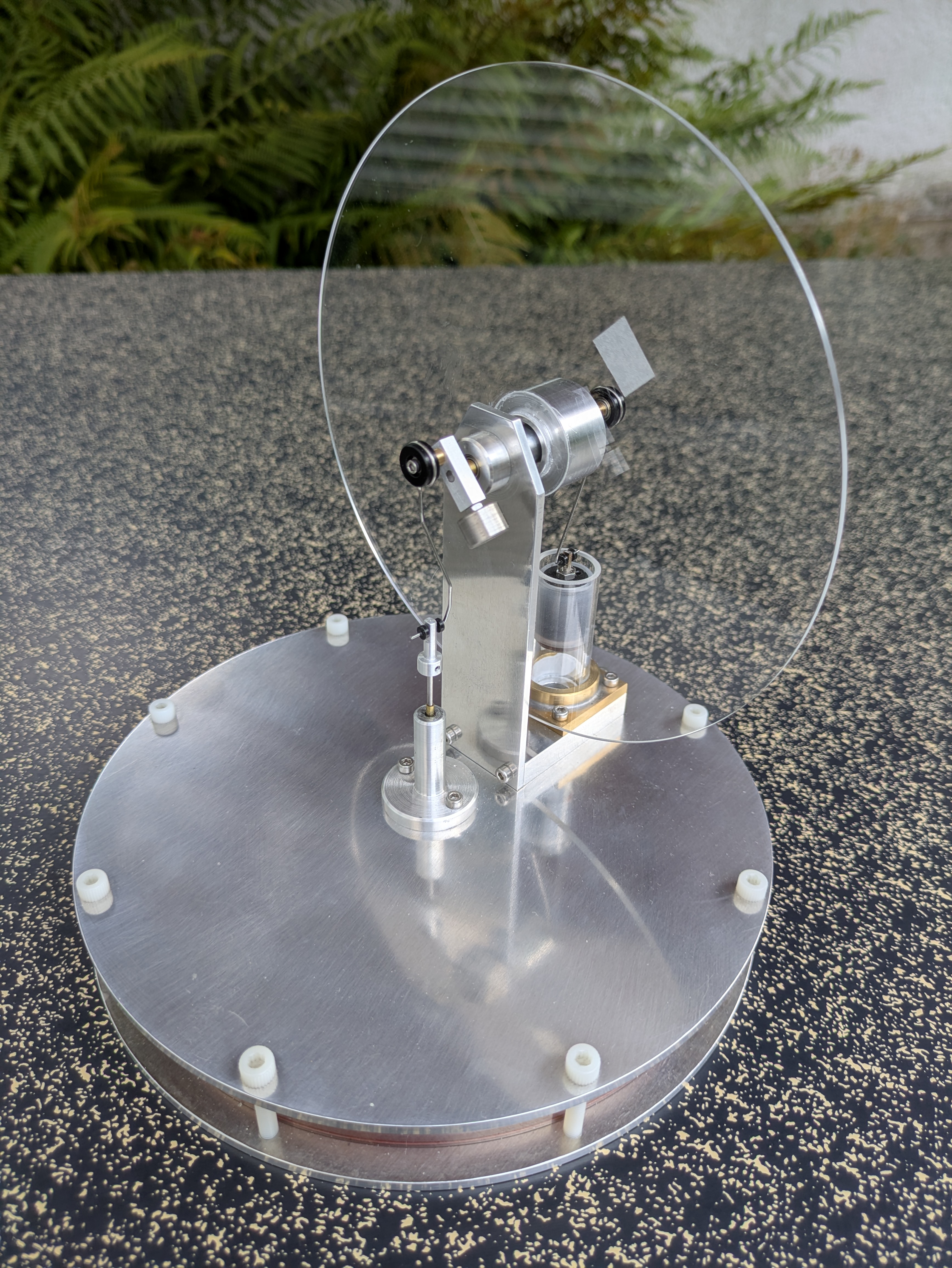

LTD-Stirling N-92
| Maschinentyp: | Low Temperature Differential Stirling Engine |
| Ein Niedertemperatur-Stirlingmotor, der mit sehr geringem Temperaturunterschied zwischen heißem und kaltem Bereich im Verdrängerzylinder arbeitet. | |
| Dieses Modell läuft mit einer Temperaturdifferenz von 4,5° C, die Drehzahl beträgt dann ca. 35 Umdrehungen pro Minute. Auf der Hand gehalten beträgt die Drehzahl ca. 100 Umdrehungen pro Minute. | |
| Daten: | Durchmesser Arbeitskolben: 14,7 mm |
| Hub Arbeitskolben: 9,0 mm | |
| Durchmesser Verdrängerkolben: 150 mm | |
| Hub Verdrängerkolben: 8,5 mm | |
| Konstruktion: | James Senft, mit Änderungen durch Gerd Niephaus |
| Gebaut: | Gerd Niephaus |
| Mitte 2026 |

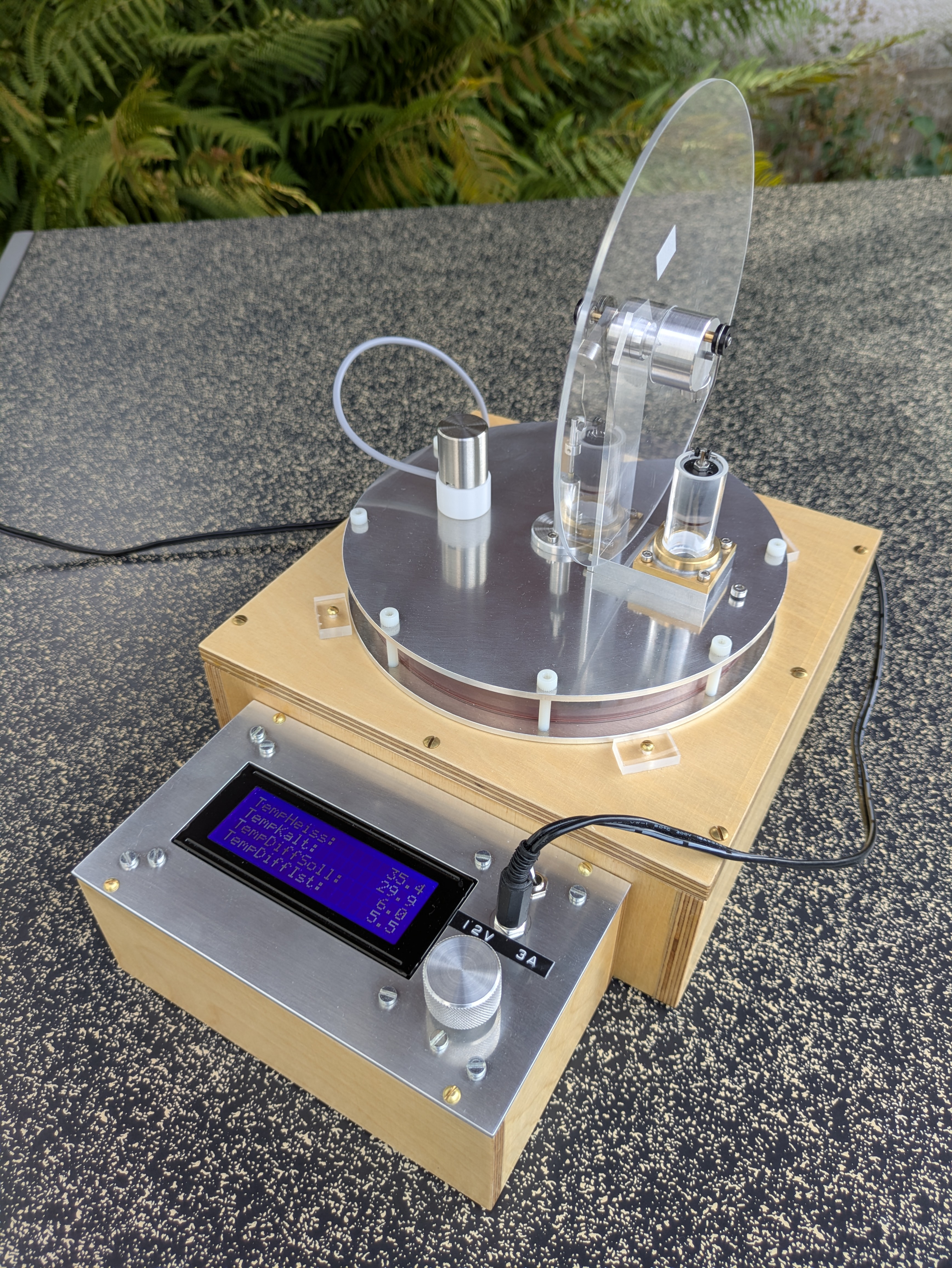

Wie schon gesagt läuft dieser Stirlingmotor bereits, wenn er auf einer Handfläche gehalten wird. Das ist zwar einerseits beeindruckend, auf der anderen Seite aber ungeeignet für einen Dauerbetrieb. Ich habe daher eine elektrische Heizung gebaut, mit der der Motor mit einer wählbaren, konstanten Temperaturdifferenz betrieben wird.

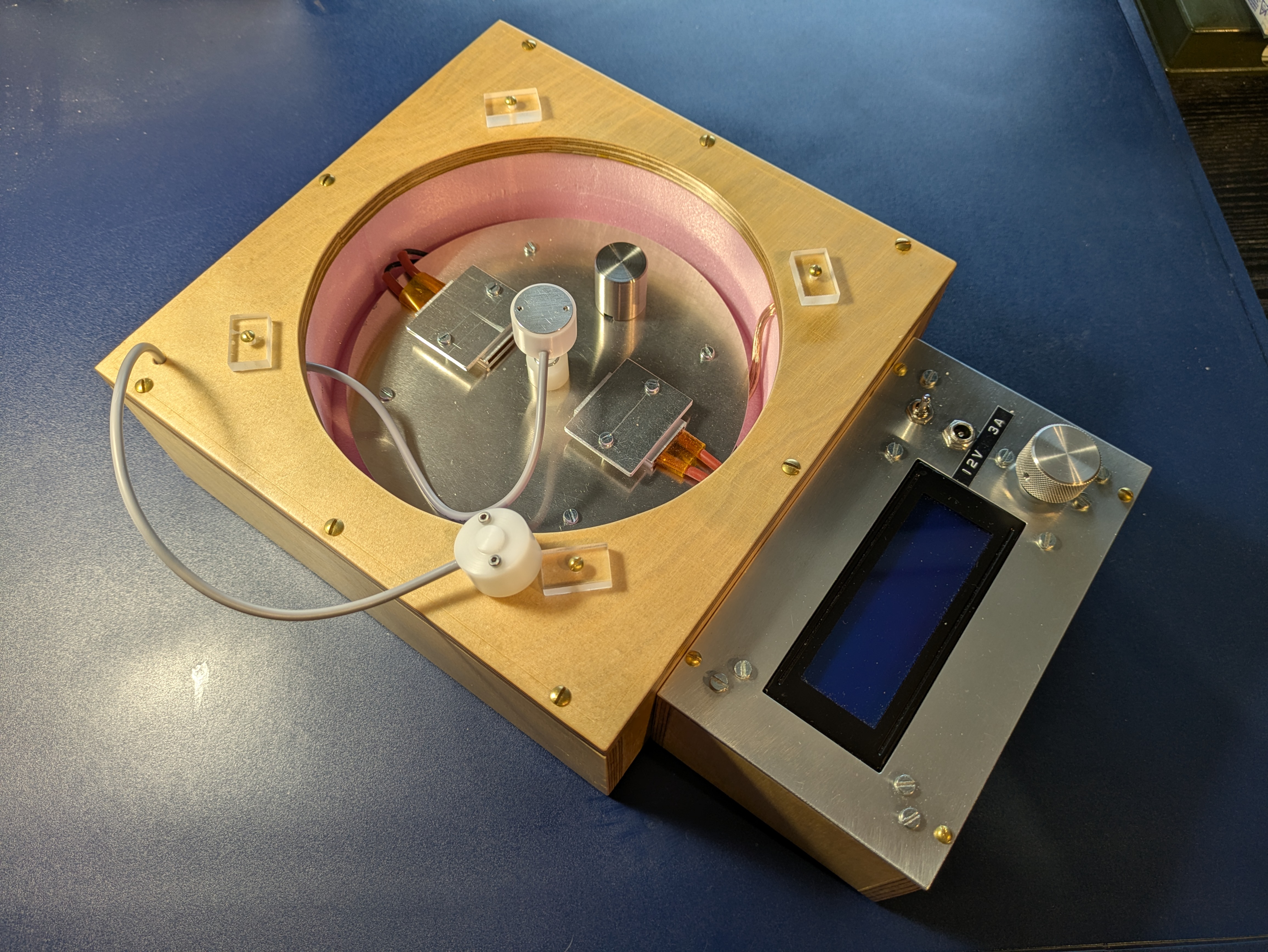

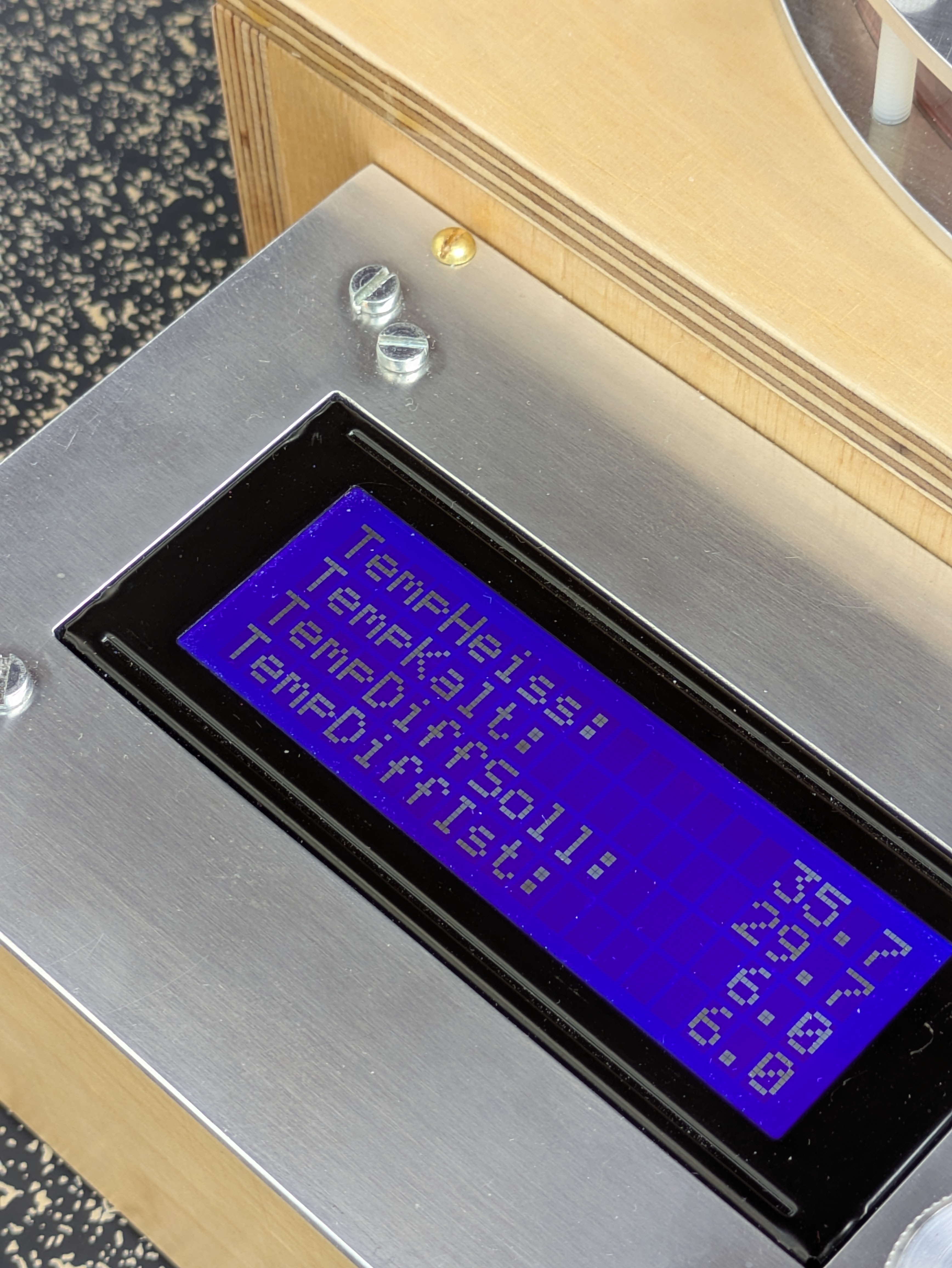

Die Heizung besteht aus einem zur Wärmeisolation mit Hartschaum ausgekleideten Holzgehäuse. In diesem Gehäuse befinden sich zwei PTC-Heizelemente, die zur gleichmäßigen Wärmeverteilung auf einer Aluminiumplatte befestigt sind. Mit Hilfe zweier PT1000-Temperatursensoren in den weißen Kunststoffgehäusen wird die Temperatur der unteren und oberen Aluminiumplatte des Verdrängergehäuses des Stirlingmotors gemessen. Mittels eines PID-Reglers wird die Heizung so geregelt, dass eine mit Hilfe eines Drehgebers einstellbare Soll-Temperaturdifferenz eingehalten wird. Auf einem Display werden die gemessenen Temperaturen, die Ist-Temperaturdifferenz und die einstellbare Soll-Temperaturdifferenz angezeigt. Zur Auswertung und Anzeige wird ein Arduino Nano Prozessor benutzt.
Hier ein kurzes Video vom Lauf des Stirling: LTD-Stirling N92
