β-Stirling mit Inclined Yoke Drive
| Maschinentyp: | Stirlingmotor in der Bauart β-Stirling. |
| Nach einem Patent von J. Senft aus dem jahre 1982. | |
| Bei diesem Maschinentyp werden Verdrängerkolben und Arbeitskolben durch unterschiedlich geneigte Schlitzkreuzköpfe von einer gemeinsamen kurbel betätigt. | |
| Daten: | Durchmesser Arbeitskolben: 23 mm |
| Hub Arbeitskolben: 15,4 mm | |
| Durchmesser Verdrängerkolben: 22 mm | |
| Hub Verdrängerkolben: 22,9 mm | |
| Durchmesser Verdrängerzylinder: 23 mm | |
| Phasenverschiebung zwischen Verdränger- und Arbeits-Kolben: 90° | |
| Drehzahl: maximal ca. 600 1/min | |
| Konstruktion: | Gerd Niephaus, angeregt durch eine Skizze in dem Buch |
| "The Stirling Engine Manual" von James Rizzo | |

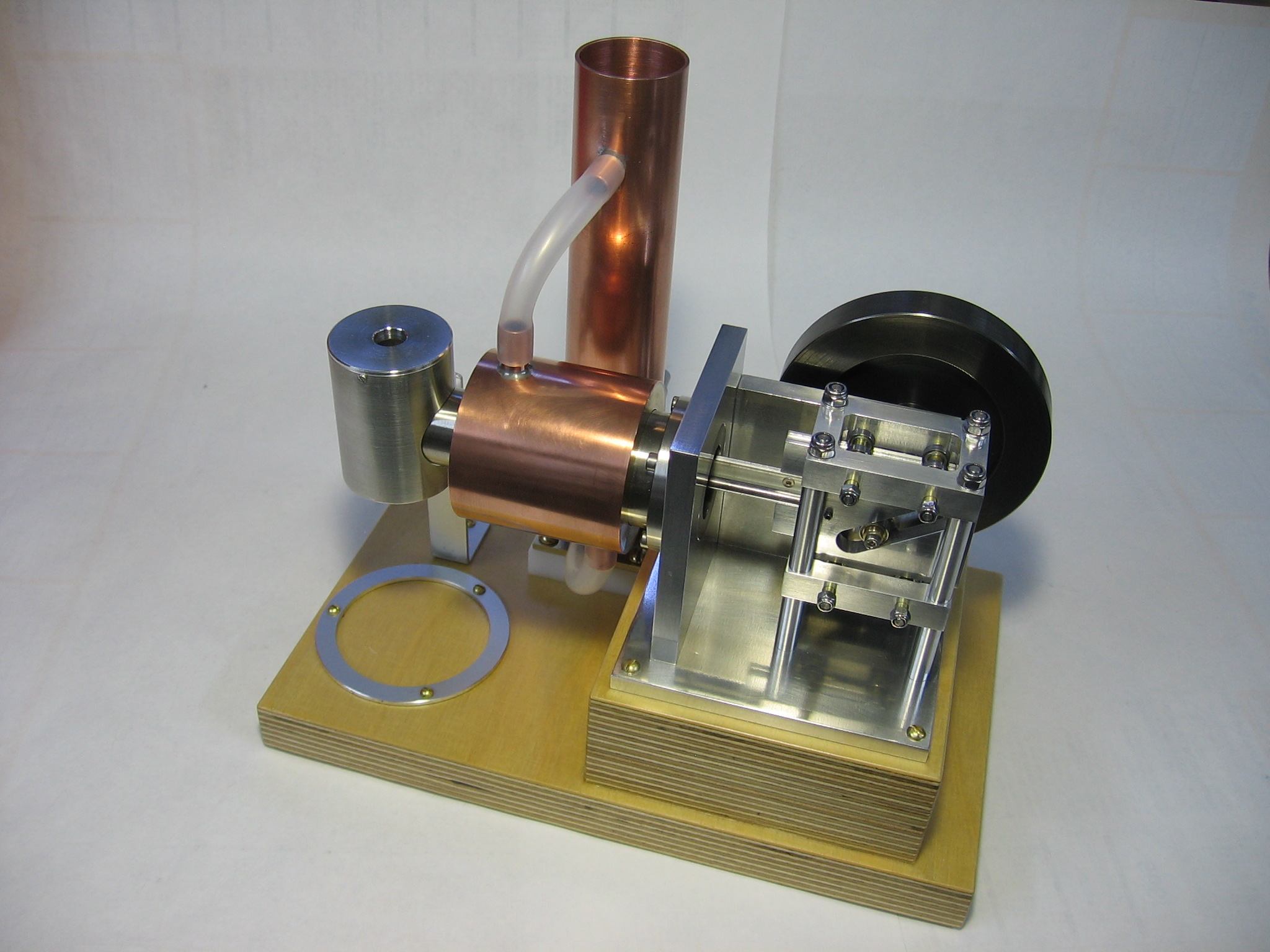

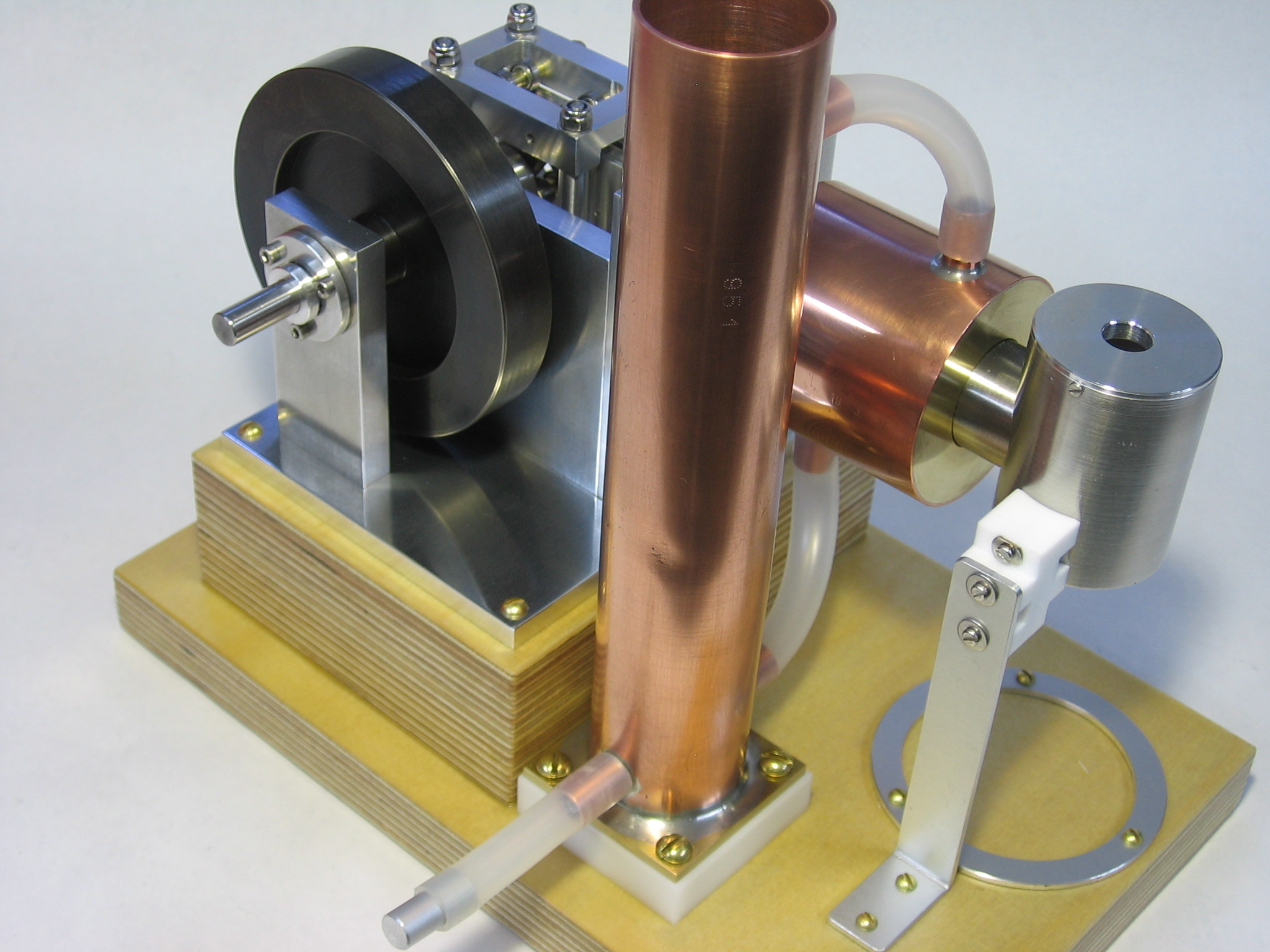

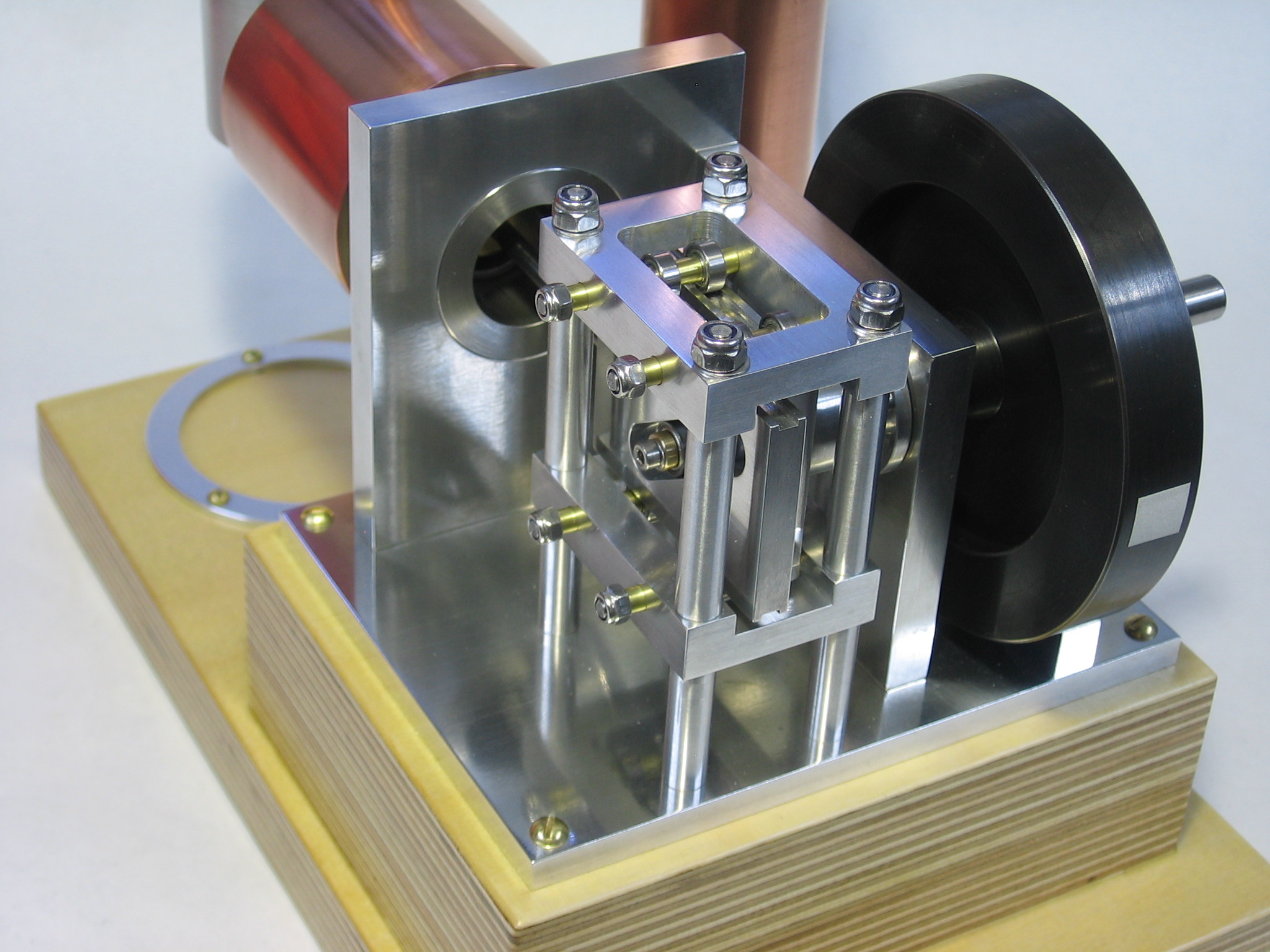

| Gebaut: | Gerd Niephaus |
| Anfang 2022 |

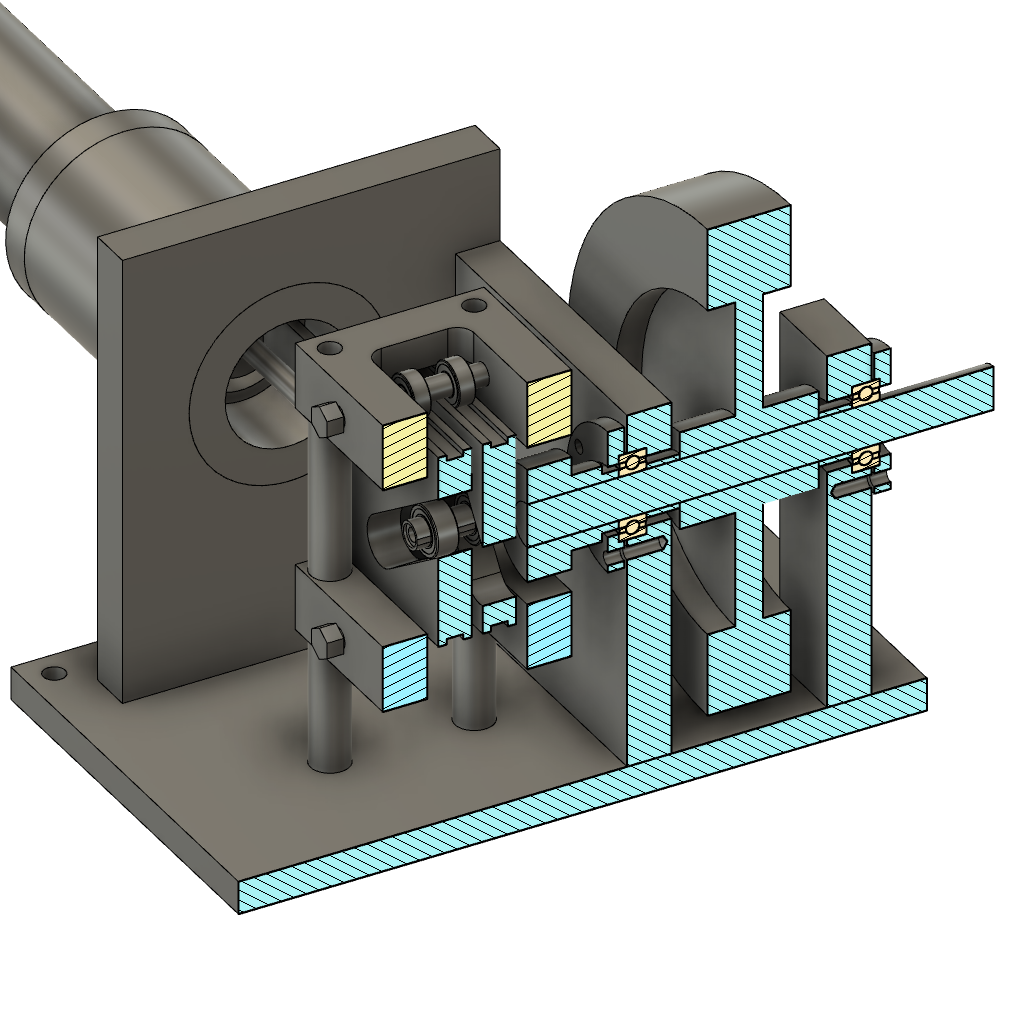

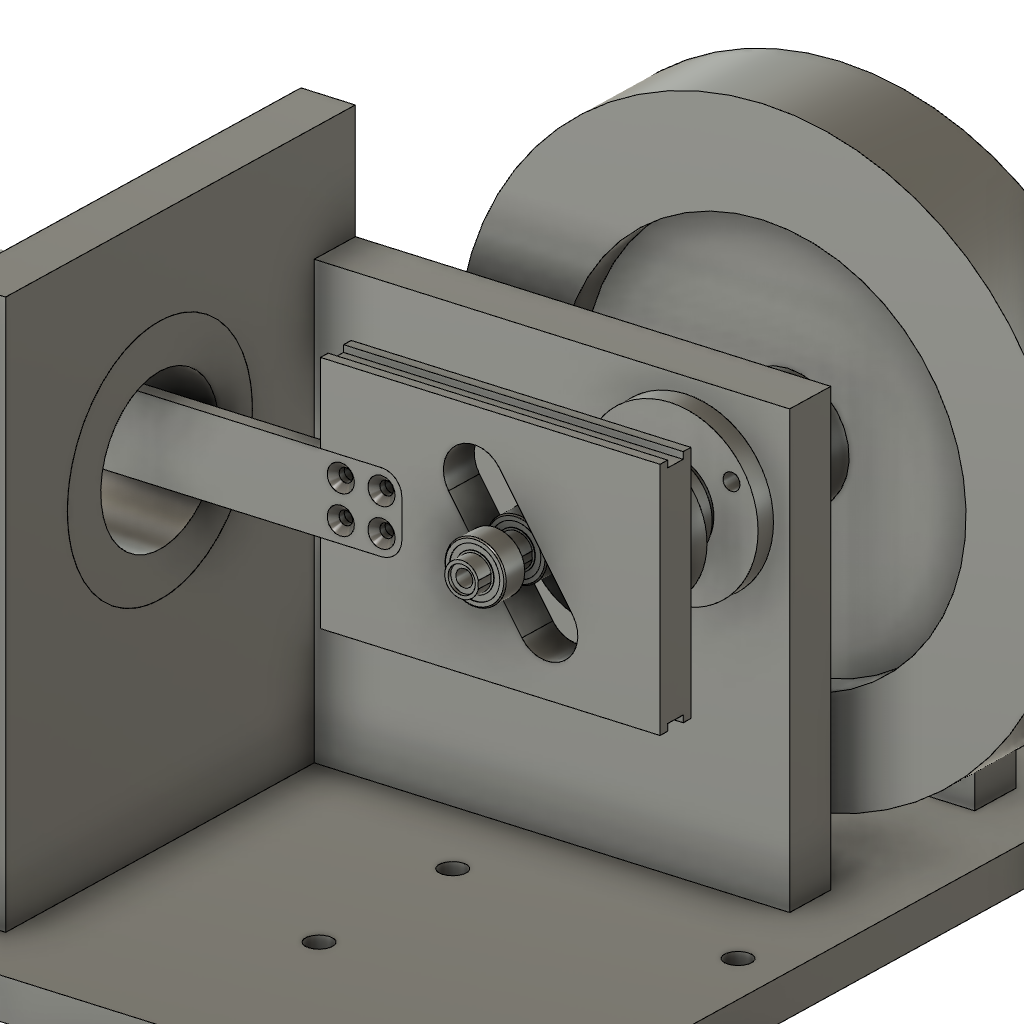

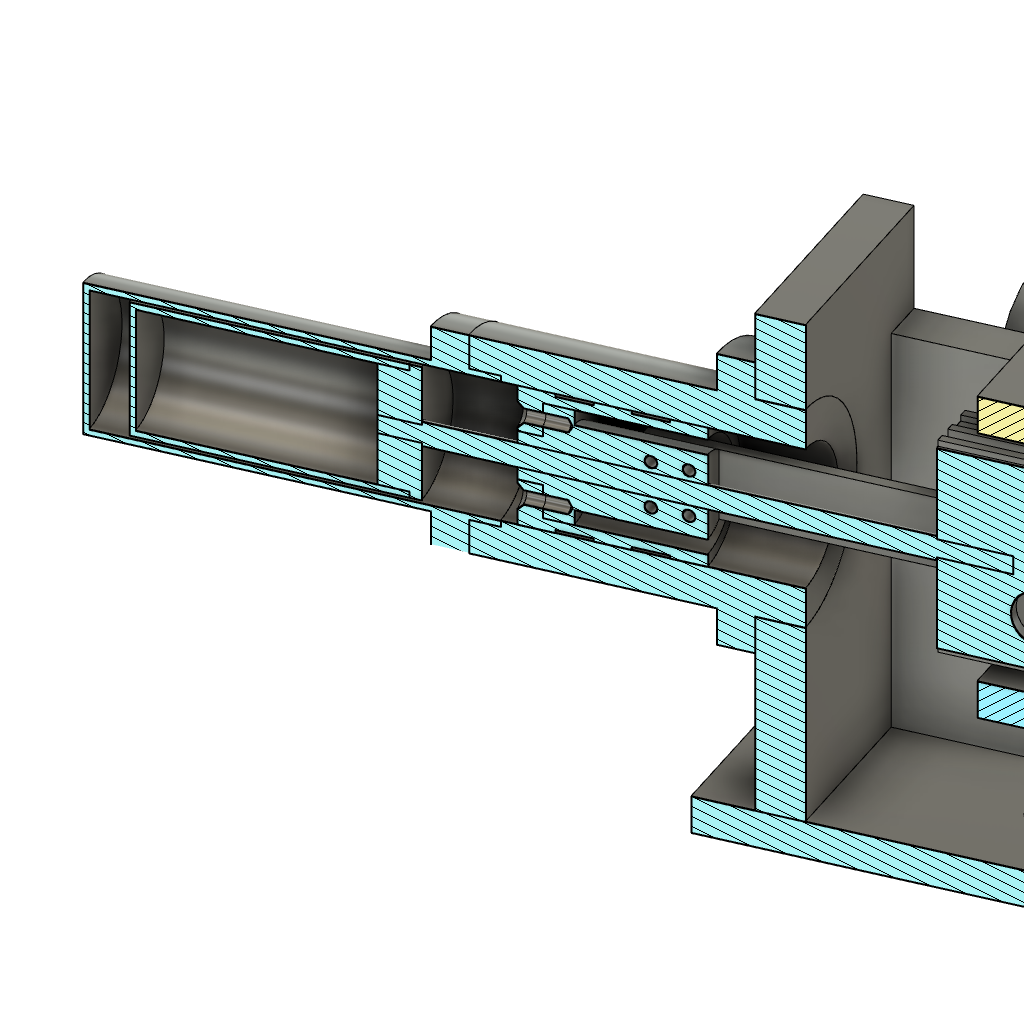

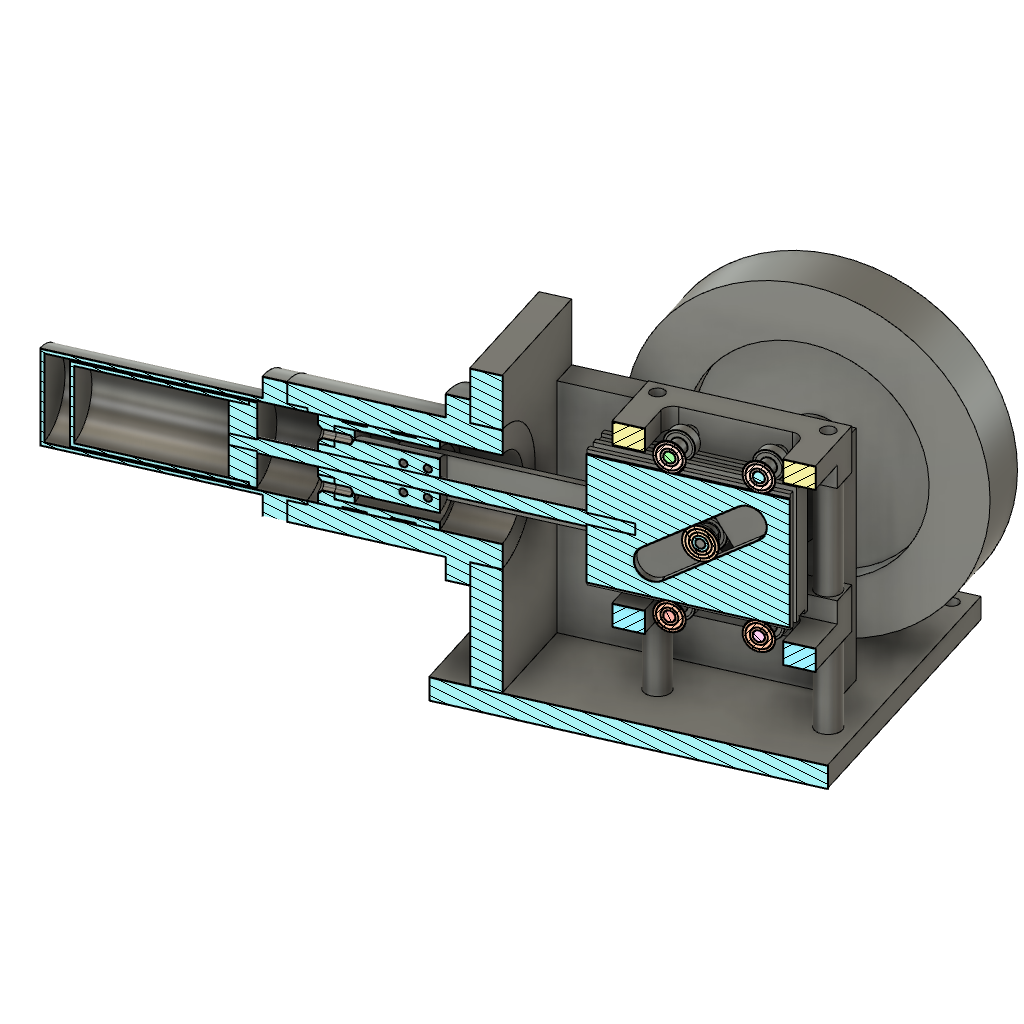

Der Motor wurde mit Fusion 360 konstruiert. Im folgenden einige Fusion 360 Konstruktionsbilder, die den Aufbau des Motors zeigen.
Durch eine geeignete Wahl des Kurbelradius und der Neigungswinkel der Schlitze in den beiden Antriebsscheiben lassen sich die Hübe von Verdrängerkolben und Arbeitskolben sowie die Phasenverschiebung zwischen Verdrängerkolben und Arbeitskolben passend einstellen.
Ein kurzes Video vom Lauf des Motors: β-Stirling mit Inclined Yoke Drive
