α-Stirling mit Ross Yoke Drive
| Maschinentyp: | α-Typ Stirlingmotor mit einem Funktionsprinzip nach Patenten von |
| Alexander K. Rider aus den 70er Jahren des 19. Jahrhunderts. | |
| Antrieb der Kolben durch einen Mechanismus von Andy Ross. | |
| Daten: | Durchmesser Kompressionskolben: 23 mm |
| Hub Kompressionskolben: 23,4 mm | |
| Durchmesser Expansionskolben: 23 mm | |
| Hub Kompressionskolben: 23,4 mm | |
| Phasenverschiebung zwischen Kompressions- und Expansions-Kolben: 86° | |
| Drehzahl: ca. 450 1/min | |
| Konstruktion: | Gerd Niephaus, inspiriert durch das frei verfügbare Buch |
| „Making Stirling Engines“ von Andy Ross | |
| Gebaut: | Gerd Niephaus |
| Mitte 2024 |

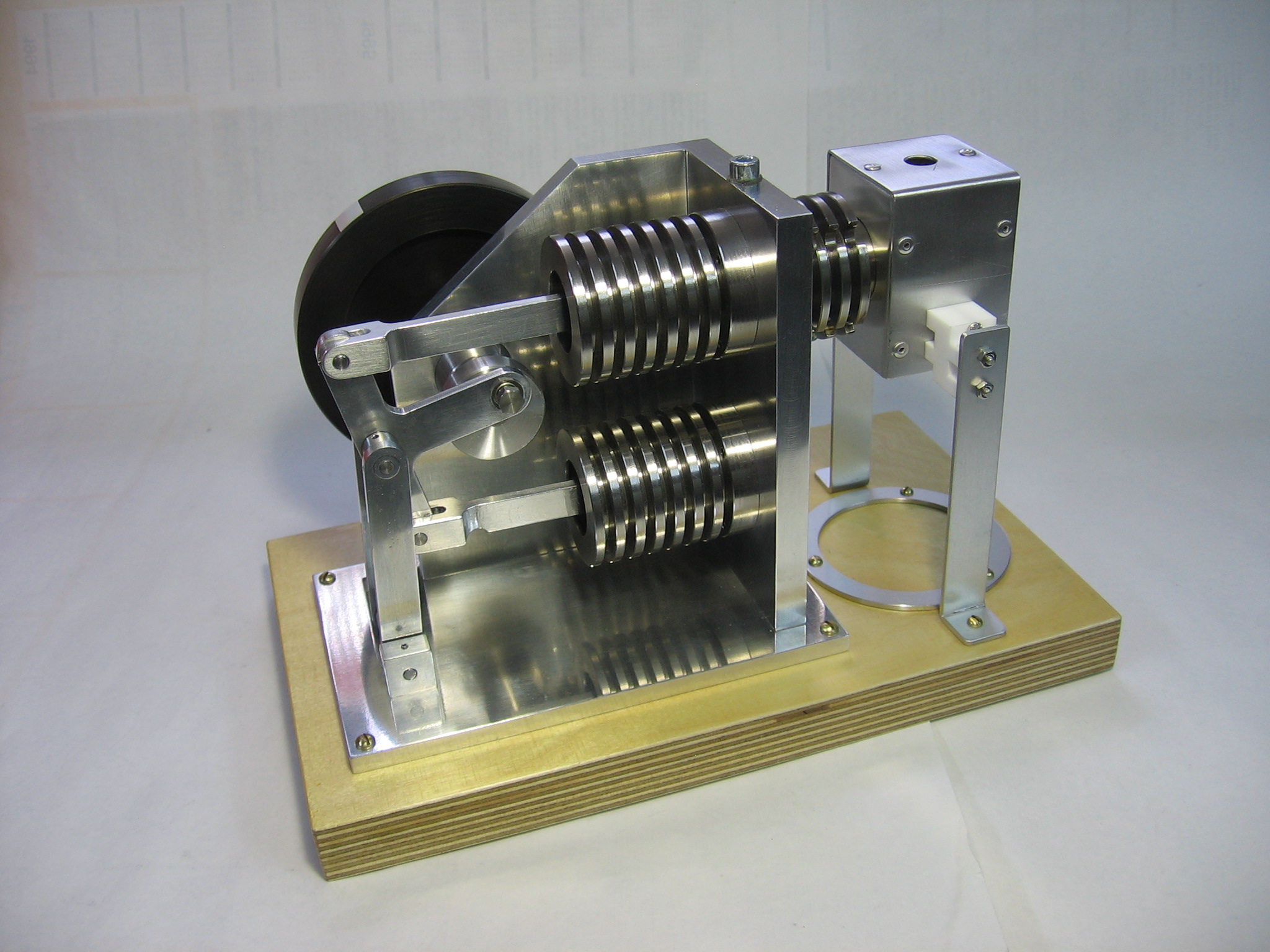

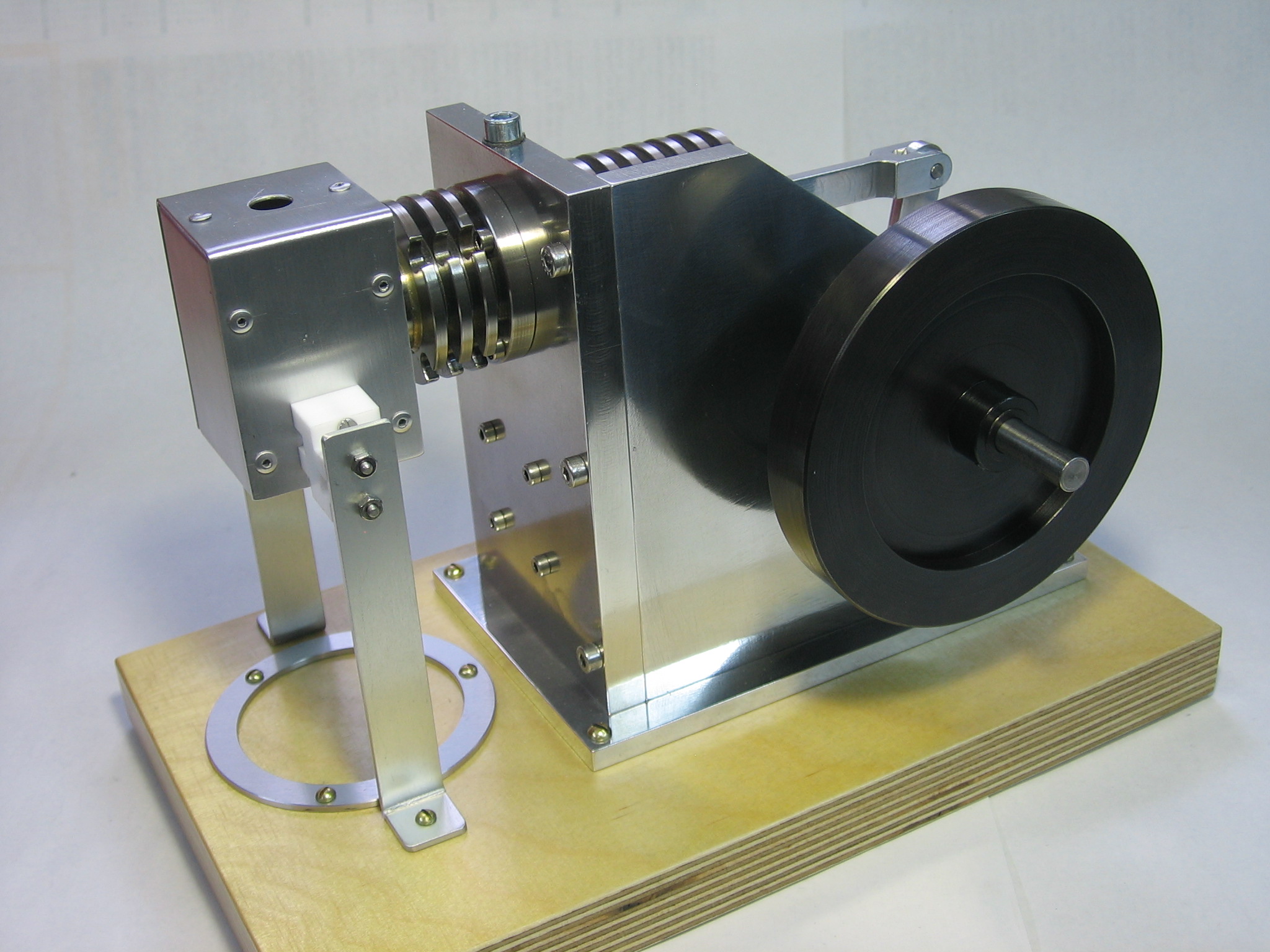

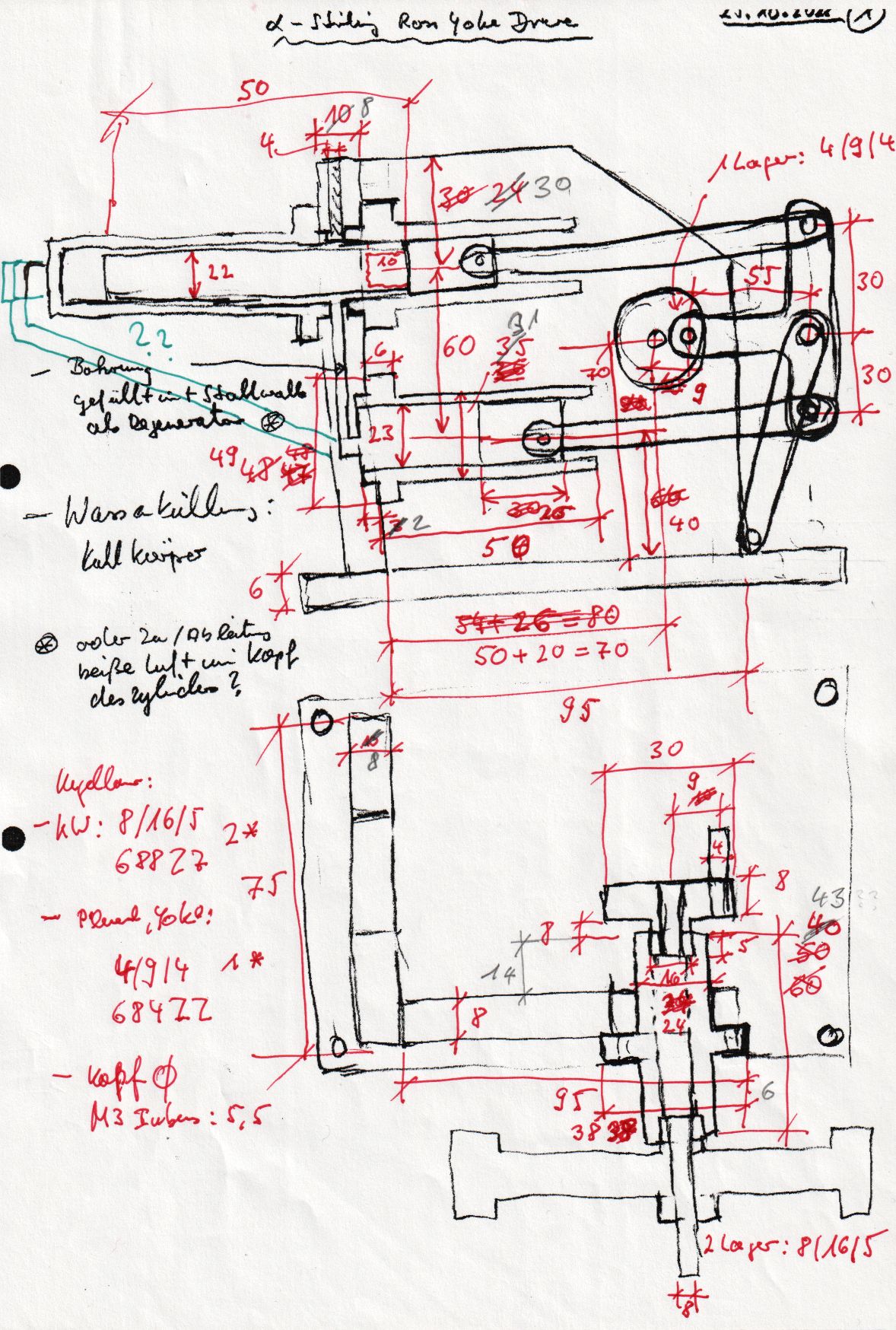

Vor der Konstruktion des Motors in Fusion 360 standen einige grundsätzliche Überlegungen zum Aufbau und zu den Maßen. Hier ein Blatt mit Vorüberlegungen:

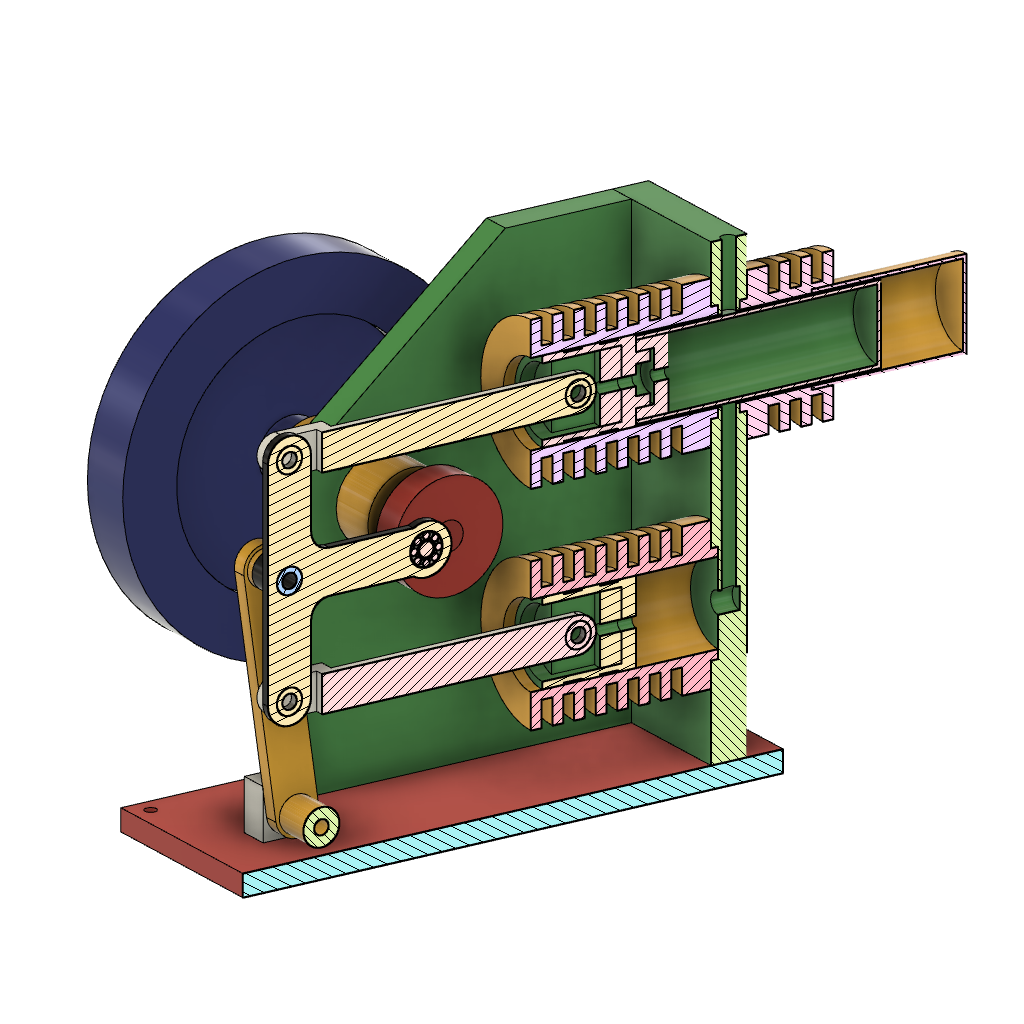

Das folgende Schnittbild zeigt den inneren Aufbau des Motors:
Ein kurzes Video vom Lauf des Motors: α-Stirling mit Ross Yoke Drive
