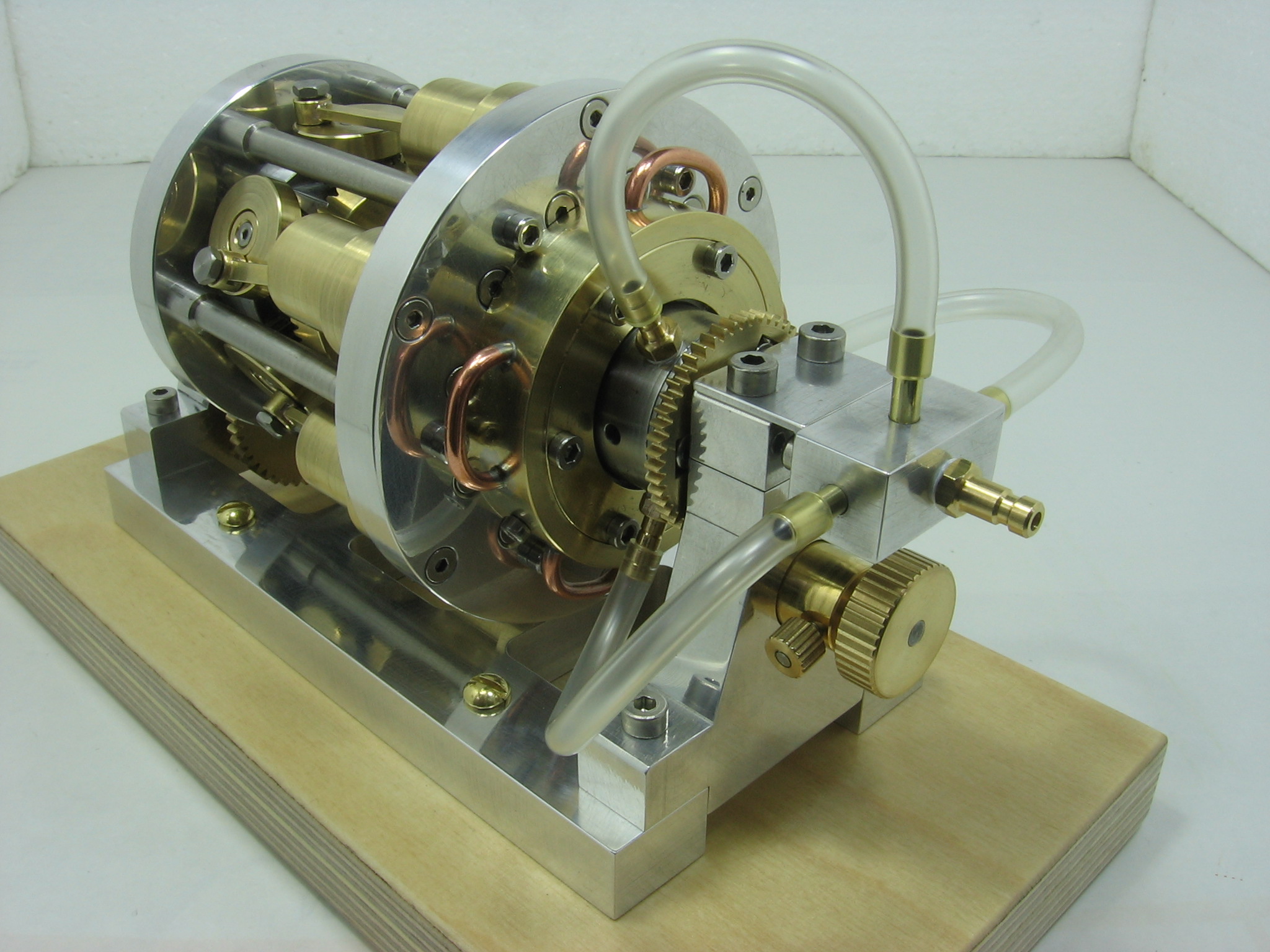

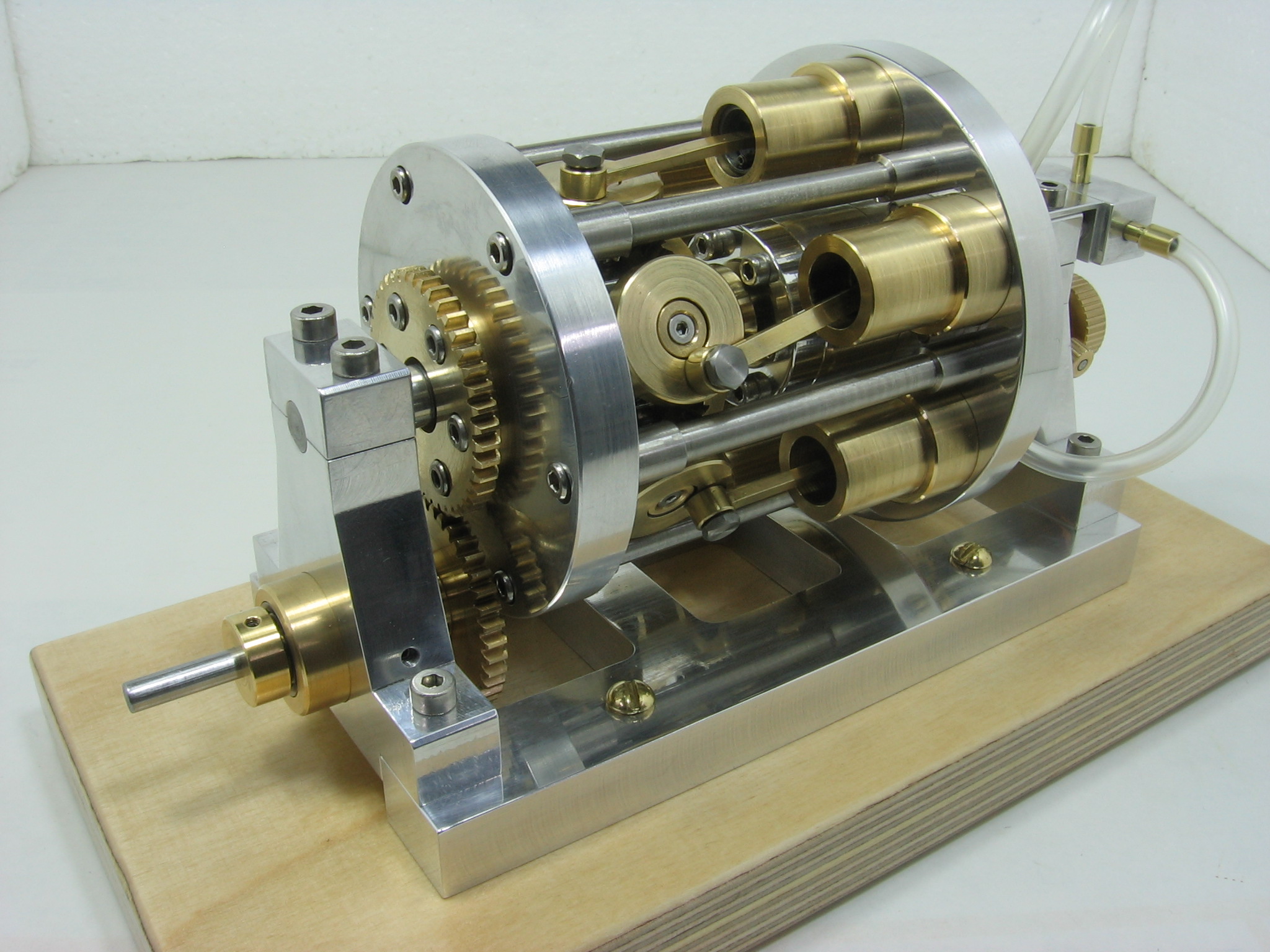

6-Zylinder Axialkolbenmotor
| Maschinentyp: | 6-Zylinder Axialkolbenmotor mit einfachwirkenden, umlaufenden |
| Zylindern und Drehschiebersteuerung. | |
| 3:1 Untersetzung der Kurbelwellen auf die Motorwelle über Kegelgetriebe. | |
| Daten: | Bohrung: 12 mm |
| Hub: 14 mm | |
| Konstruktion: | Gerd Niephaus |
| Frei nach einem US-Patent von 1912 für einen Verbrennungsmotor der Trebert Engine Works. | |
| Gebaut: | Gerd Niephaus |
| Anfang 2010 |
Im "Museum of Retro Technology" findet man einen Beitrag über einen 6-Zylinder Axialkolben Verbrennungsmotor:
The Trebert Axial Engine: 1912
Die animierte gif-Darstellung in dem Beitrag erläutert die prinzipielle Funktionsweise des Motors.
Die Funktionsweise des Motors faszinierte mich so, dass ich diese Maschine als Druckluftmotor gebaut habe.
In dem folgenden Film wird der Lauf des Druckluftmotors gezeigt:
6-Zylinder Axialkolbenmotor auf Youtube.
Man sieht, wie durch Verdrehen des Drehschiebers die Laufrichtung umgekehrt werden kann.
